Проект Rg1570 - Одноэтажный дом с мансардой, эркером, гаражом, террасой и балконами

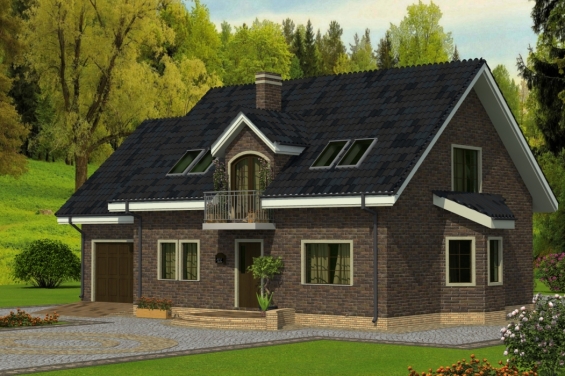

Одноэтажный дом с мансардой, эркером, гаражом, террасой и балконами Rg1570 - Вид1

  • Одноэтажный дом с мансардой, эркером, гаражом, террасой и балконами Rg1570 Вид2
  • Одноэтажный дом с мансардой, эркером, гаражом, террасой и балконами Rg1570 Вид3
  • Одноэтажный дом с мансардой, эркером, гаражом, террасой и балконами Rg1570 Вид4
  • Одноэтажный дом с мансардой, эркером, гаражом, террасой и балконами Rg1570 Фасад1
  • Одноэтажный дом с мансардой, эркером, гаражом, террасой и балконами Rg1570 Фасад2
  • Одноэтажный дом с мансардой, эркером, гаражом, террасой и балконами Rg1570 Фасад3
  • Одноэтажный дом с мансардой, эркером, гаражом, террасой и балконами Rg1570 Фасад4
  • Одноэтажный дом с мансардой, эркером, гаражом, террасой и балконами Rg1570 План2
  • Одноэтажный дом с мансардой, эркером, гаражом, террасой и балконами Rg1570 План4

Характеристики проекта

  • Общая площадь 184.41 кв.м
  • Жилая площадь 91.47 кв.м
  • Размеры дома 8.44 x 16.04 м
  • Количество комнат 5
  • Количество спален 3
  • Гараж есть
  • Мансарда есть
  • Отделка декоративная штукатурка
  • Материал стен Пеноблок / Газобетон
Показать зеркальный вариант
       Редактор     планировок

Цена проекта (АР+КР):

42 000 руб.

Подготовка проекта: 15-20 раб. дн.

Образец проекта

  • Гостиная - 27,42 кв м
  • Подсобка - 6,92 кв м
  • Гостевая - 16,71 кв м
  • Холл - 10,03 кв м
  • Гараж - 19,53 кв м
  • Бойлерная - 5,13 кв м
  • Тамбур - 4,15 кв м
  • С/у - 5,11 кв м
  • Кухня - 15,80 кв м
  • Спальня - 16,61 кв м
  • Спальня - 15,25 кв м
  • Холл - 3,91 кв м
  • Кладовая - 7,51 кв м
  • С/у - 14,85 кв м
  • Спальня - 15,48 кв м

    Проект индивидуального одноэтажного одноквартирного жилого дома с мансардой с размерами 8,44x16,04 м. Наружная отделка здания – декоративная штукатурка. Обрамление оконных и дверных проемов – дерево. Цоколь - камень. Фундамент – монолитная плита под всей площадью дома. Наружные стены запроектированы из: газобетонных блоков, утеплителем и декоративной штукатурки. Внутренние стены и перегородки - из газобетонных блоков. Перемычки - монолитные и сварные из профиля проката. Перекрытия межэтажные – сборные ж/б плиты. Пол 1 этажа - пол по грунту. Крыша - многоскатная. Материал кровли - металлочерепица. Окна - металлопластиковые, выполненные по индивидуальному заказу. Лестница выполняется по индивидуальному заказу.

    Распечатать описание, виды, планировки

Архитектурно-строительный проект (АС) включает в себя Архитектурный и Конструктивный разделы (АР и КР) - это оптимальный комплект рабочих чертежей, необходимых и достаточных для получения разрешения на строительство и проведения строительных работ, состоящий из Архитектурного и Конструктивного разделов (АР и КР).

В базовый состав проекта Инженерный раздел внутридомовых коммуникаций (водоснабжение и канализация, отопление, электроснабжение) не включен и может быть изготовлен дополнительно. Так же при необходимости дополнительно могут быть изготовлены: генплан застройки участка / паспорт проекта, смета на строительство, внесение изменений в готовый проект и адаптация типового проекта под регион строительства. Зачастую дополнительного изготовления паспорта проекта не требуется (зависит от требований местной архитектуры). Все возможные разделы проекта дома - полный состав проекта.

В случае, если у Вас еще нет общего представления о желаемом доме - стадиям индивидуального проектирования может предшествовать эскизный проект.

Проектная документация предоставляется Заказчику в печатном виде в альбомах формата А3 в двух экземплярах, а так же в электронном виде в формате PDF (в качестве ознакомительного образца). Ниже приведен пример архитектурно-строительного проекта (разделы АР + КР):

Архитектурный раздел (АР)

  • 1. Титульный лист

  • 2. Общие данные

  • 3. Генплан застройки участка - СПОЗУ (доп. услуга)

  • 4. План этажа 1

  • 5. План мансарды

  • 6. Экспликация полов

  • 7. Фасад 1, 2

  • 8. Фасад 3, 4

  • 9. Разрезы

  • 10. План кровли

  • 11. Виды

Конструктивный раздел (КР)

  • 1. Титульный лист

  • 2. Ведомость рабочих чертежей. Общие данные.

  • 3. План фундаментных лент 1

  • 4. План фундаментных лент 2

  • 5. План фундаментных лент 3

  • 6. Кладочный план 1-го этажа

  • 7. Кладочный план мансарды

  • 8. План раскладки сборных плит перекрытия 1

  • 9. План раскладки сборных плит перекрытия 2

  • 10. Указания по монтажу плит

  • 11.  Схема расположения основных элементов крыши
  • 12. 3D вид основных элементов крыши

В базовый состав проекта Инженерный раздел внутридомовых коммуникаций (водоснабжение и канализация, отопление, электроснабжение) не включен и может быть изготовлен дополнительно. Так же при необходимости дополнительно могут быть изготовлены: генплан застройки участка / паспорт проекта, смета на строительство, внесение изменений в готовый проект и адаптация типового проекта под регион строительства. Зачастую дополнительного изготовления паспорта проекта не требуется (зависит от требований местной архитектуры). Все возможные разделы проекта дома - полный состав проекта.

В случае, если у Вас еще нет общего представления о желаемом доме - стадиям индивидуального проектирования может предшествовать эскизный проект.

войти

Стоимость строительства "коробки" (фундамент, стены, кровля) (работа + материалы (без отделки)):

Стоимость строительства дома носит ориентировочный характер - цена может меняться в зависимости от сезона, удаленности объекта строительства, сложности работ и класса применяемых материалов. Для более детального расчета стоимости строительства необходима разработка сметы


  • Бревно или брус (от 14 000 руб/м2) - от 2 581 740 руб.
  • Каркасный дом (дерево / ЛСТК) (от 17 000 руб/м2) - от 3 134 970 руб.
  • Бетонные блоки стеновые (от 18 000 руб/м2) - от 3 319 380 руб.
  • Ячеистый бетон (от 22 000 руб/м2) - от 4 057 020 руб.
  • Пенополистирол (от 21 000 руб/м2) - от 3 872 610 руб.
  • Durisol (Дюрисол) (от 24 000 руб/м2) - от 4 425 840 руб.
  • Керамические блоки (от 24 000 руб/м2) - от 4 425 840 руб.
  • Кирпич (от 25 000 руб/м2) - от 4 610 250 руб.
Калькулятор стоимости строительства дома
