Проект Rg3369 - Проект одноэтажного дома с мансардой и гаражом

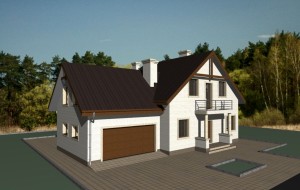

Проект одноэтажного дома с мансардой и гаражом Rg3369 - Вид1

  • Проект одноэтажного дома с мансардой и гаражом Rg3369 Вид2
  • Проект одноэтажного дома с мансардой и гаражом Rg3369 Вид3
  • Проект одноэтажного дома с мансардой и гаражом Rg3369 Вид4
  • Проект одноэтажного дома с мансардой и гаражом Rg3369 Фасад1
  • Проект одноэтажного дома с мансардой и гаражом Rg3369 Фасад2
  • Проект одноэтажного дома с мансардой и гаражом Rg3369 Фасад3
  • Проект одноэтажного дома с мансардой и гаражом Rg3369 Фасад4
  • Проект одноэтажного дома с мансардой и гаражом Rg3369 План2
  • Проект одноэтажного дома с мансардой и гаражом Rg3369 План4

Характеристики проекта

  • Общая площадь 202.17 кв.м
  • Жилая площадь 100.75 кв.м
  • Размеры дома 16.08 x 9.98 м
  • Количество комнат 6
  • Количество спален 4
  • Гараж есть
  • Мансарда есть
  • Отделка Облицовочный кирпич, камень
  • Материал стен Кирпич, Пеноблок / Газобетон
Показать зеркальный вариант
       Редактор     планировок

Цена проекта (АР+КР):

46 000 руб.

Подготовка проекта: 15-20 раб. дн.

Образец проекта

  • Гараж — 33,55 кв м
  • Бойлерная — 6,83 кв м
  • Спальня — 9,66 кв м
  • С/у — 3,96 кв м
  • Холл — 3,68 кв м
  • Тамбур — 3,94 кв м
  • Крыльцо — 3,50 кв м
  • Кладовая — 1,21 кв м
  • Кухня — 11,63 кв м
  • Гостиная — 26,55 кв м
  • Терраса — 13,55 кв м
  • Балкон 1 — 4,94 кв м
  • Спальня — 15,55 кв м
  • Ванная — 10,47 кв м
  • Холл — 4,57 кв м
  • Гардероб — 3,75 кв м
  • Комната — 22,85 кв м
  • С/у — 6,13 кв м
  • Спальня — 17,44 кв м
  • Спальня — 18,36 кв м
  • Балкон 2 — 1,86 кв м

    Проект индивидуального одноэтажного жилого дома с мансардой с размерами здания 16,08 x 9,98м. Стены - облицовочный кирпич. Цоколь - отделка камнем. Кровля - металлочерепица. Отделка вентканалов и дымоходов - облицовочный кирпич. Фундамент - монолитная ж/б плита (под всей площадью дома). Наружные стены дома: Газобетонные блоки D500, воздушный зазор, облицовочный кирпич. Внутренние стены: - газобетонные блоки. - кирпич. Перегородки: - гипсовый блок (пазогребень). Пол первого этажа - пол по грунту. Пол мансардного этажа - сборные ж/б плиты перекрытия. Потолок мансардного этажа - по затяжкам стропильной системы. Крыша многоскатная. Перемычки - монолитные и сварные из профиля проката. Окна - металлопластиковые, выполненные по индивидуальному заказу. Лестница - деревянная, выполняется по индивидуальному заказу.

    Распечатать описание, виды, планировки
Показать все похожие в группе - еще 59
Не удалось подобрать готовый дизайн-проект - закажи из предложенных стилей:

Дизайн-проект интерьера дома может быть выполнен в нескольких вариантах: "Базовый", "Рабочий", "Полный":

  • Базовый комплект - 200 р/м² (состав: 3D визуализации интерьера, планы помещений с расстановкой мебели);
  • Рабочий комплект - 600 р/м² (состав: "Базовый" + развертки основных помещений, привязки розеток, выключателей, светильников);
  • Полный комплект - 1500 р/м² (состав: "Рабочий" + спецификации мебели, предметов интерьера, основных отделочных материалов).

Подробнее о Дизайн-проекте интерьера дома

Архитектурно-строительный проект (АС) включает в себя Архитектурный и Конструктивный разделы (АР и КР) - это оптимальный комплект рабочих чертежей, необходимых и достаточных для получения разрешения на строительство и проведения строительных работ, состоящий из Архитектурного и Конструктивного разделов (АР и КР).

В базовый состав проекта Инженерный раздел внутридомовых коммуникаций (водоснабжение и канализация, отопление, электроснабжение) не включен и может быть изготовлен дополнительно. Так же при необходимости дополнительно могут быть изготовлены: генплан застройки участка / паспорт проекта, смета на строительство, внесение изменений в готовый проект и адаптация типового проекта под регион строительства. Зачастую дополнительного изготовления паспорта проекта не требуется (зависит от требований местной архитектуры). Все возможные разделы проекта дома - полный состав проекта.

В случае, если у Вас еще нет общего представления о желаемом доме - стадиям индивидуального проектирования может предшествовать эскизный проект.

Проектная документация предоставляется Заказчику в печатном виде в альбомах формата А3 в двух экземплярах, а так же в электронном виде в формате PDF (в качестве ознакомительного образца). Ниже приведен пример архитектурно-строительного проекта (разделы АР + КР):

Архитектурный раздел (АР)

  • 1. Титульный лист

  • 2. Общие данные

  • 3. Генплан застройки участка - СПОЗУ (доп. услуга)

  • 4. План этажа 1

  • 5. План мансарды

  • 6. Экспликация полов

  • 7. Фасад 1, 2

  • 8. Фасад 3, 4

  • 9. Разрезы

  • 10. План кровли

  • 11. Виды

Конструктивный раздел (КР)

  • 1. Титульный лист

  • 2. Ведомость рабочих чертежей. Общие данные.

  • 3. План фундаментных лент 1

  • 4. План фундаментных лент 2

  • 5. План фундаментных лент 3

  • 6. Кладочный план 1-го этажа

  • 7. Кладочный план мансарды

  • 8. План раскладки сборных плит перекрытия 1

  • 9. План раскладки сборных плит перекрытия 2

  • 10. Указания по монтажу плит

  • 11.  Схема расположения основных элементов крыши
  • 12. 3D вид основных элементов крыши

В базовый состав проекта Инженерный раздел внутридомовых коммуникаций (водоснабжение и канализация, отопление, электроснабжение) не включен и может быть изготовлен дополнительно. Так же при необходимости дополнительно могут быть изготовлены: генплан застройки участка / паспорт проекта, смета на строительство, внесение изменений в готовый проект и адаптация типового проекта под регион строительства. Зачастую дополнительного изготовления паспорта проекта не требуется (зависит от требований местной архитектуры). Все возможные разделы проекта дома - полный состав проекта.

В случае, если у Вас еще нет общего представления о желаемом доме - стадиям индивидуального проектирования может предшествовать эскизный проект.

войти

Стоимость строительства "коробки" (фундамент, стены, кровля) (работа + материалы (без отделки)):

Стоимость строительства дома носит ориентировочный характер - цена может меняться в зависимости от сезона, удаленности объекта строительства, сложности работ и класса применяемых материалов. Для более детального расчета стоимости строительства необходима разработка сметы


  • Бревно или брус (от 14 000 руб/м2) - от 2 830 380 руб.
  • Каркасный дом (дерево / ЛСТК) (от 17 000 руб/м2) - от 3 436 890 руб.
  • Бетонные блоки стеновые (от 18 000 руб/м2) - от 3 639 060 руб.
  • Ячеистый бетон (от 22 000 руб/м2) - от 4 447 740 руб.
  • Пенополистирол (от 21 000 руб/м2) - от 4 245 570 руб.
  • Durisol (Дюрисол) (от 24 000 руб/м2) - от 4 852 080 руб.
  • Керамические блоки (от 24 000 руб/м2) - от 4 852 080 руб.
  • Кирпич (от 25 000 руб/м2) - от 5 054 250 руб.
